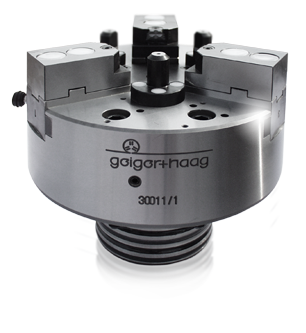

Hydrozentfutter

Zentrisch spannende Spannfutter mit integriertem Spannzylinder, für Schalttellerautomaten, Transferstraßen, Bearbeitungszentren und Sondermaschinen sowie als Spannstock auf einfache Werkzeugmaschinen.
Futterteile sind je nach ihrer Beanspruchung entsprechend gehärtet und in den Hauptführungen im µ-Bereich eingepasst.
Maximale erreichbare Umschlaggenauigkeit <0,01mm.
Die Betätigung des Spannfutters kann hydraulisch, pneumatisch oder mechanisch erfolgen, als Bauform des Zylinders bieten wir drei unterschiedlichen Ausführungen an oder richten uns auch hier gerne nach Ihren Anforderungen.

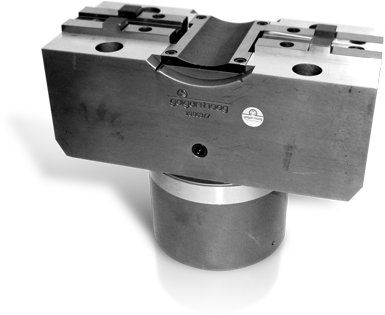

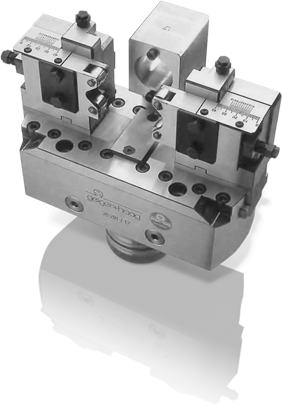

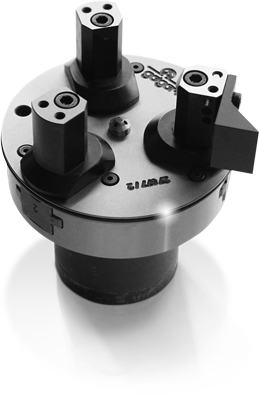

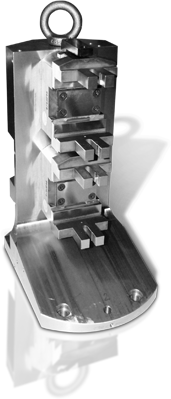

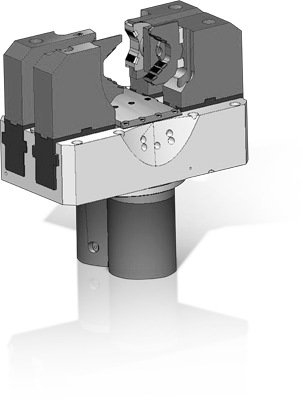

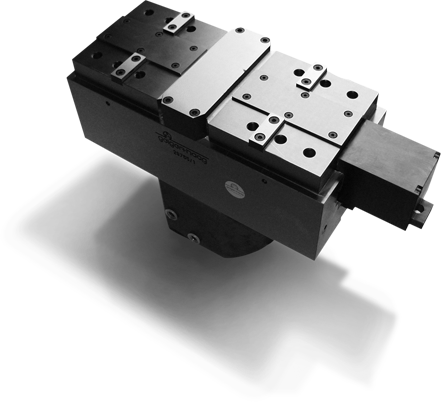

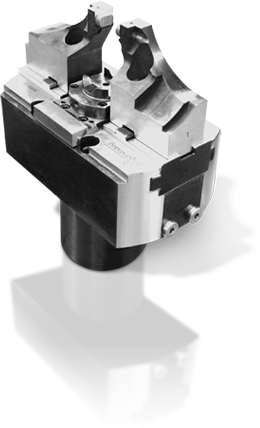

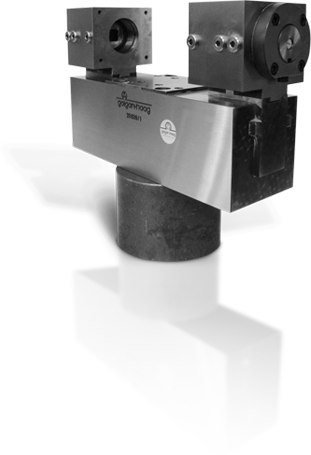

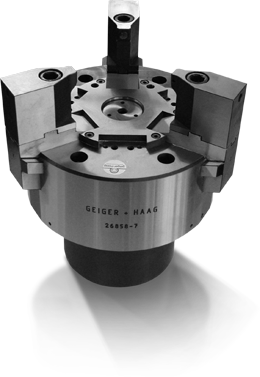

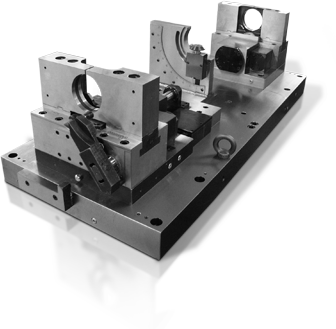

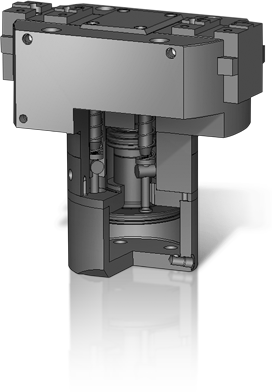

Die Baureihe Hydrozent-Spanner ist in den Abmessungen von Durchmesser 80 bis 300 mm vorhanden, wobei wir hier zwischen der Bauform GHHY mit gerader Backenführung und der Bauform GHHYS mit schräger Backenführung unterscheiden. Bei Einsatz der schrägen Backenführung ergibt sich ein Niederzugeffekt, bei dem das Werkstück während der Spannung gleichzeitig auf die Werkstückanlage gezogen wird.
